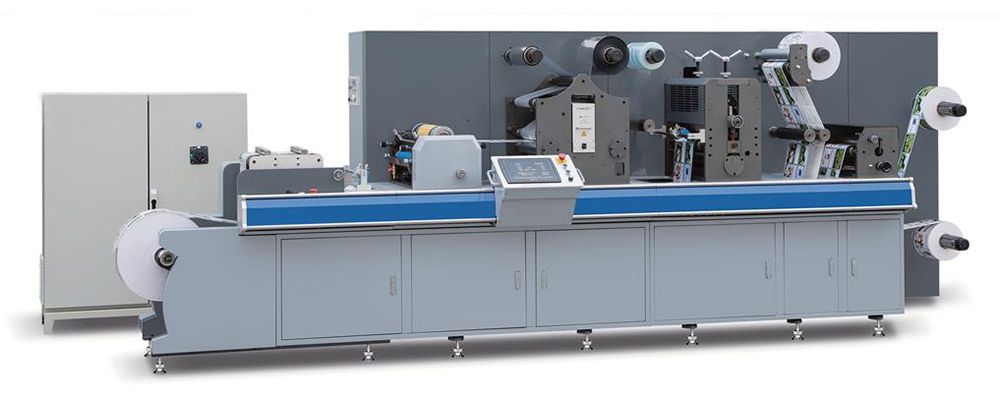

آلة القطع القالبي، ZM-320

Die Cutting Machine

Die Cutting Machine, ZM-320
  • أقصى حد لسرعة القطع (الدورانية)120 متر في الدقيقة
  • أقصى سرعة للقطع بالقوالب (نصف دوارة) 65 متر في الدقيقة
  • أقصى عرض للقطع بالقوالب 300 مم
  • أقصى عرض للشريط 320 مم
الآن سعر طلب
  • تشغيل آلة القطع بالقوالب
  • كيفية التشغيل

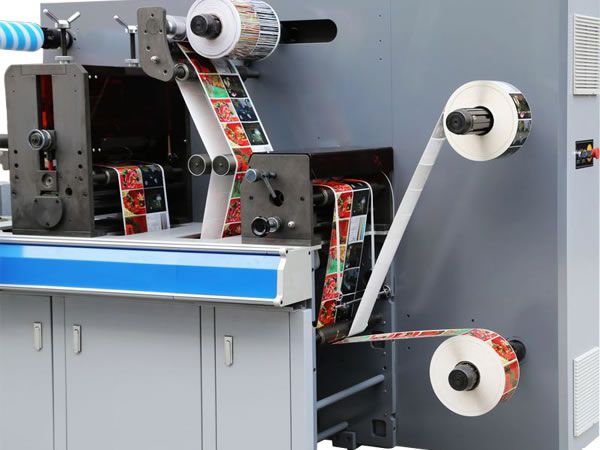

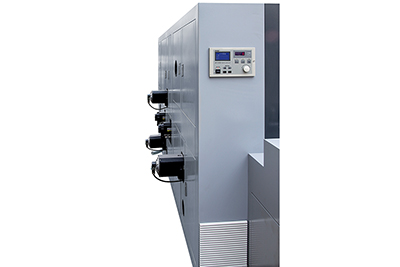

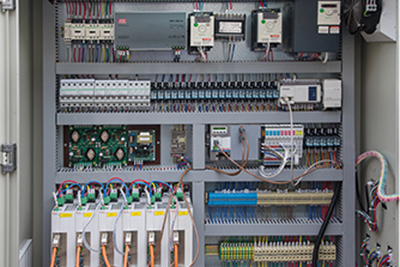

ماكينة القطع بالقوالب ZM-320 تعتمد أحدث نظام سيرفو وتحكم من شركة Rexroth-Bosch الألمانية. يدعم نظام القطع بالقوالب الحاصل على براءة اختراع القطع الدوار والنصف الدوار بناء على متطلبات الإنتاج.

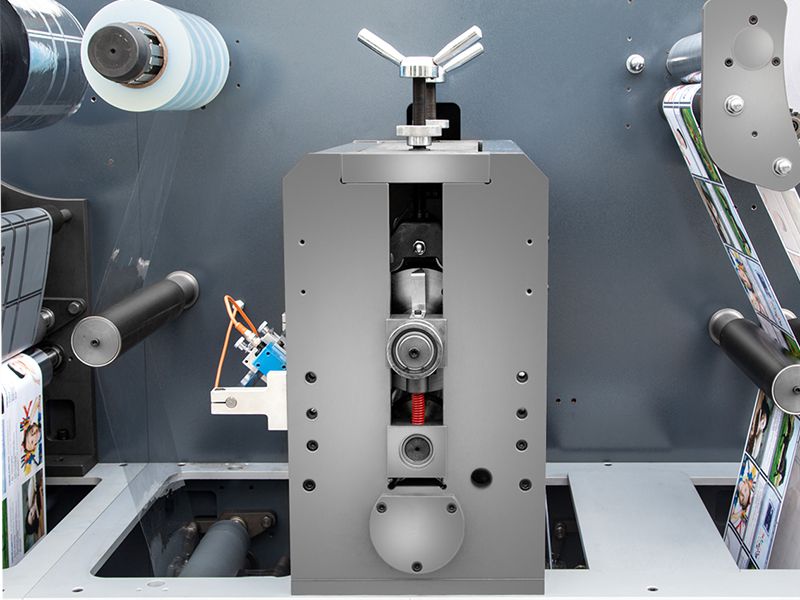

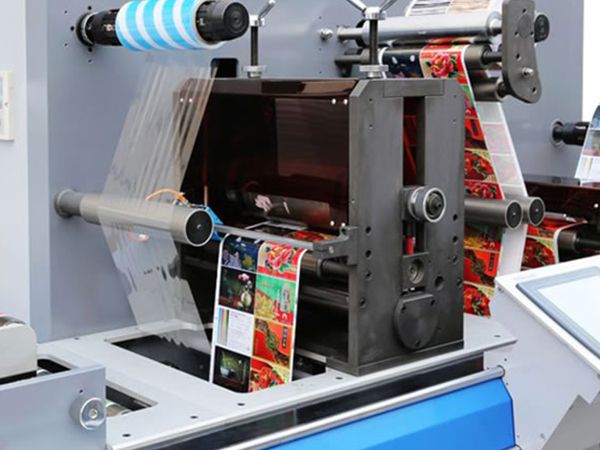

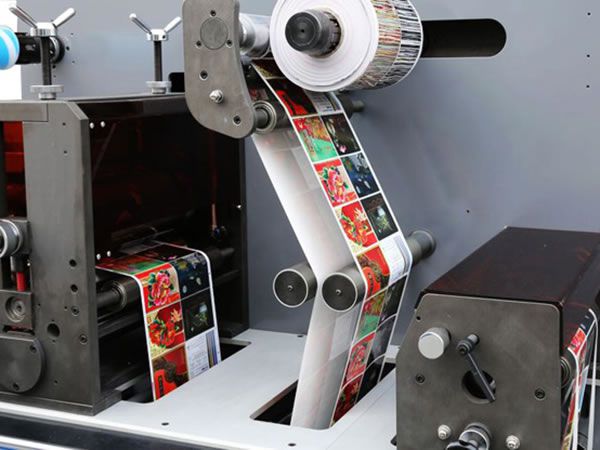

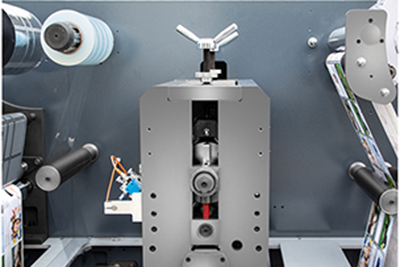

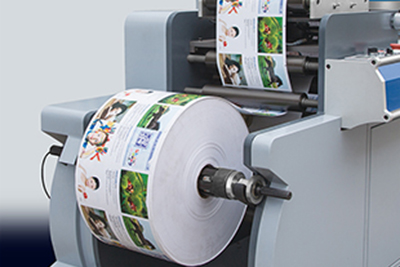

على عكس النوع المتقطع التقليدي، تحافظ ماكينة التقطيع الكهربائية النصف الدوارة على نفس شد العمل لفك اللفة، وتوجيه اللف، ووحدة إعادة اللف بحيث لا تنحرف المواد أثناء القطع بالقوالب. علاوة على ذلك، تم تركيب وحدة القطع بالقوالب النصف الدوارة هذه بأسطوانة مغناطيسية كبيرة، مما يجعلها ملائمة لتغيير القوالب لتتوافق مع التطبيقات المختلفة.

تتميز آلة القطع بالقوالب بسرعة دوران ودقة وكفاءة عالية وسهولة التشغيل وتكلفة منخفضة. وهي مناسبة لمهام قطع القوالب المختلفة بما في ذلك الحجم الصغير أو الكبير. بالنسبة للإنتاج على نطاق واسع، يمكن للمستخدمين تغيير الأسطوانة المغناطيسية بشكل صحيح لتحسين جودة قطع القوالب والإنتاج.

منتجنا يحقق أقصى قدر من الربح لك، وهو آلة صناعة تحويلية مناسبة للمطابع.

  • Die Cutting Machine, ZM-320
ماكينة القطع بالقوالب الدوارة/النصف الدوارة بكل الخيارات (B-1)

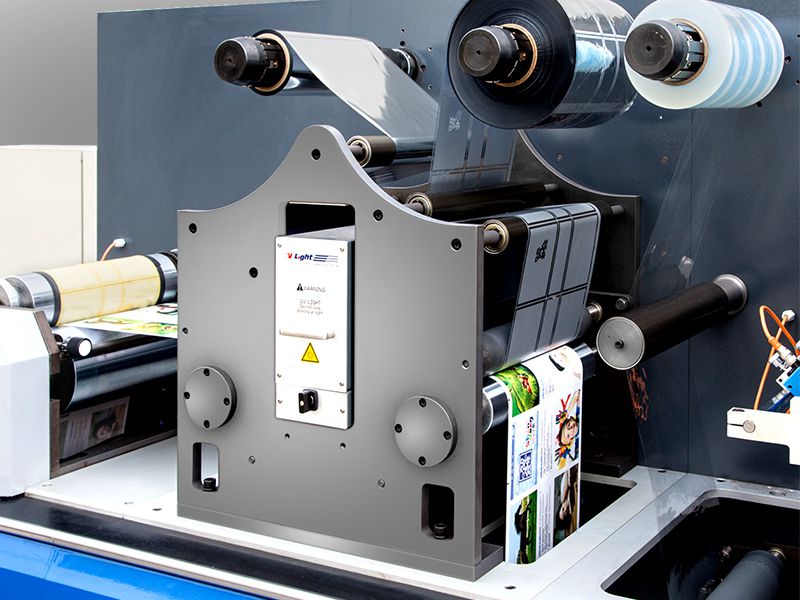

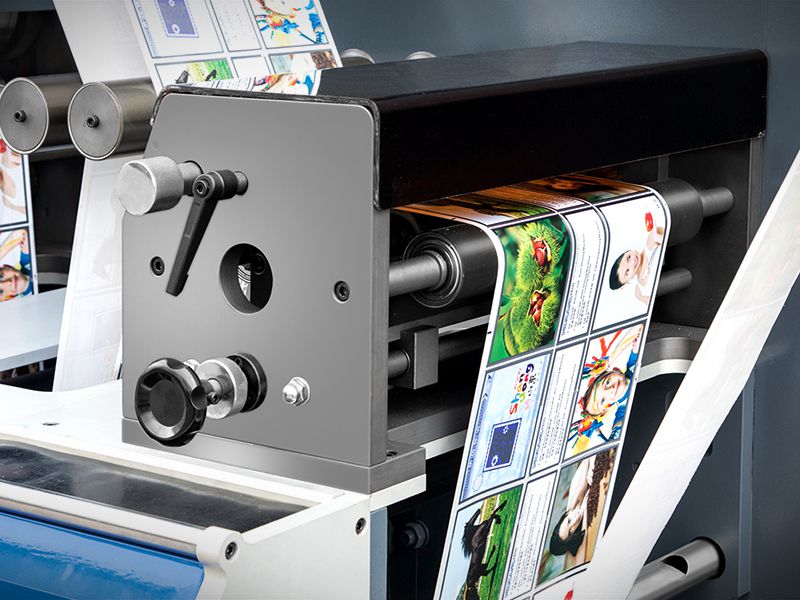

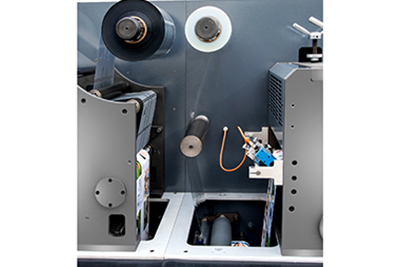

آلة القطع الدوارة أو النصف الدوارة B-1 بكل الخيارات هي آلة صناعة تحويلية متطورة جديدة. يمكن تهيئتها بفك اللفة، موجه الشريط، نظام التلاشي بالأشعة فوق البنفسجية، وحدة التصفيح، ووحدة القطع بالقوالب، ووحدة التذهيب البارد، ووحدة التقطيع وناقل الورق.

  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
  • Die Cutting Machine, ZM-320
ماكينة القطع بالقوالب الدوارة/النصف الدوارة مع آلة تحزيز خطية (B-2)

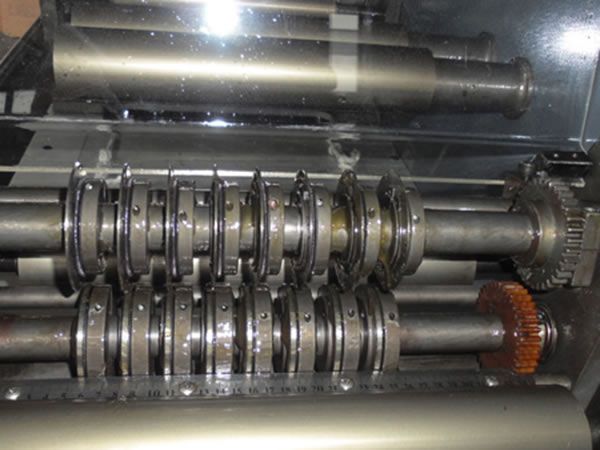

آلة القطع الدوارة أو النصف الدوارة B-2 هي آلة صناعة تحويلية خاصة مقترنة مع آلة سليتر التقطيع المدمجة.

  • Die Cutting Machine, ZM-320
ماكينة القطع بالقوالب مع طاولة سليتر التقطيع ونفث الحبر (B-2P)

تعتمد آلة القطع بالقوالب الدوارة أو النصف الدوارة B-2P الخاصة بنا على آلة التقطيع المدمجة وطاولة نفث الحبر.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب الدوارة/النصف الدوارة مع آلة تقطيع الورق (B-3)

آلة القطع بالقوالب الدوارة أو النصف الدوارة B-3 مع آلة قطع الورق هي آلة صناعة تحويلية جديدة تم تطويرها ومجهزة بناقل آلة القطع بالقوالب المدمجة.

  • Die Cutting Machine, ZM-320

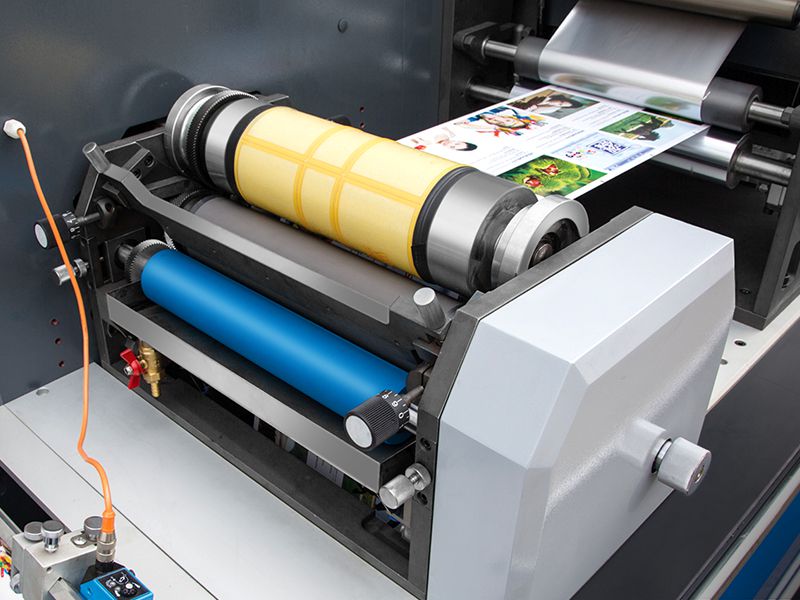

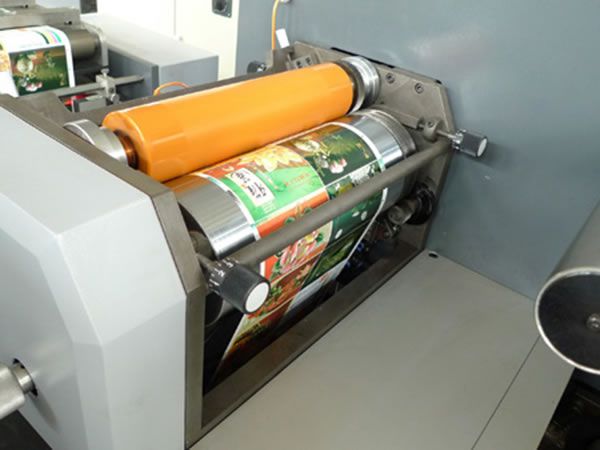

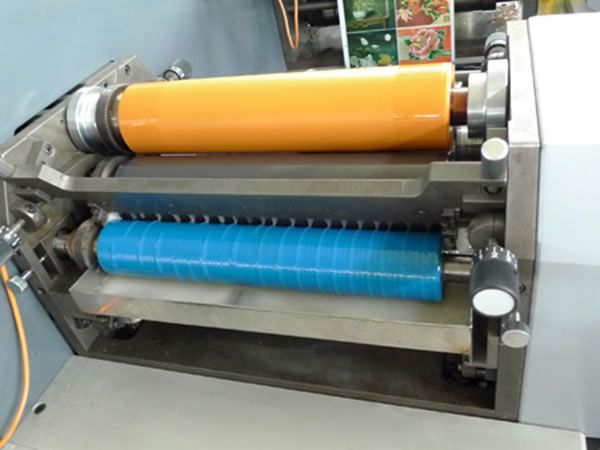

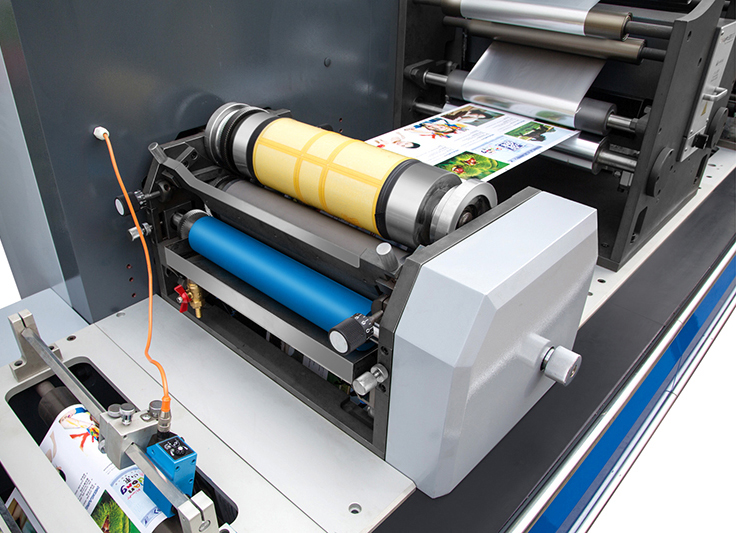

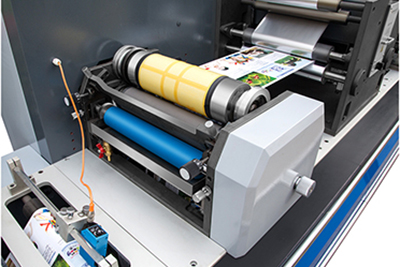

آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV والتصفيح (B-4)

آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV والتصفيح B-4 هي آلة صناعة تحويلية جديدة تم تطويرها. وهي تعتمد على ناقل الورنيش والورق المقطع بالأشعة فوق البنفسجية UV.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع وحدة تغذية الورق (B-5)

آلة القطع بالقوالب B-5 هذه تعتمد ناقل الورق المدمج.

  • Die Cutting Machine, ZM-320

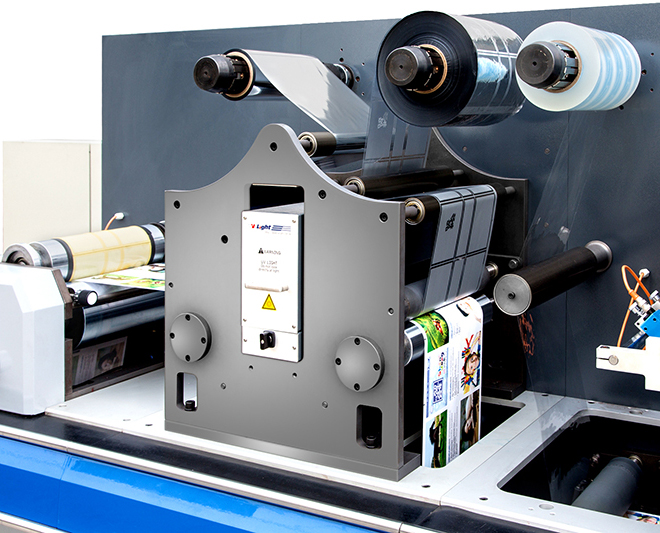

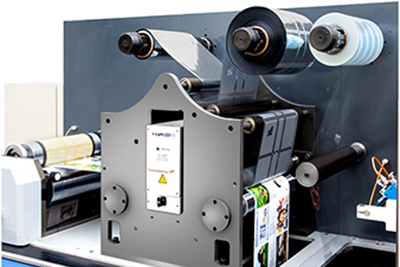

آلة القطع بالقوالب مع وحدة ختم التذهيب البارد، وآلة طباعة الورنيش فليكسو UV وتقطيع الورق (B-6)

آلة القطع بالقوالب B-6 هي آلة صناعة تحويلية تم تطويرها حديثاً. وهي مزودة بوحدة طباعة بالورنيش UV مدمجة، ووحدة التذهيب البارد وناقل الورق.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV والتصفيح (B-7)

آلة القطع بالقوالب B-7 مجهزة آلة طباعة الورنيش فليكسو UV، وقطع بالقوالب، ووحدة إعادة اللف.

  • Die Cutting Machine, ZM-320
آلة قطع بالقوالب مع ختم التذهيب البارد، ورنيش الفليكسو وسلتر التقطيع (B-8)

باعتبارها معدات صناعة تحويلة متطورة جديدة، تختار آلة القطع بالقوالب B-8 هذه أجهزة ورنيش الفليكسو UV و التذهيب البارد وووحدة سلتر التقطيع.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV وتقطيع الورق (B-9)

آلة القطع بالقوالب B-9 يمكن وضعها مع طباعة الورنيش فليكسو UV المدمج وناقل الورق.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع سليتر التقطيع ووحدة تغذية الورق (B-10)

تتوفر وحدة تقطيع خطية وناقل الورق لآلة القطع بالقوالب B-10، وهي جهاز تحويل تم تطويره حديثاً.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV وسليتر التقطيع (B-11)

آلة القطع بالقوالب B-11 تحقق طباعة الورنيش فليكسو UV وسليتر التقطيع.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع وحدة ختم التذهيب البارد ، وآلة طباعة الورنيش فليكسو UV وتقطيع الورق (B-12)

آلة القطع بالقوالب B-12 تدعم طباعة الورنيش فليكسو UV المرن، التذهيب البارد أو القطع بالقوالب. كما أنها مزودة بناقل للورق.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو UV، سليتر التقطيع وتقطيع الورق (B-13)

آلة القطع بالقوالب B-13 هي آلة صناعة تحويلية من نوع جديد مجهزة بوحدة الورنيش فليكسو UV مدمجة، سلتر تقطيع وناقل الورق.

  • Die Cutting Machine, ZM-320
آلة القطع بالقوالب مع آلة طباعة الورنيش فليكسو، ختم التذهيب البارد (B-14)

آلة القطع بالقوالب B-14 تدعم وظائف طباعة الورنيش فليكسو UV و التذهيب البارد المدمجة.

المعدات الرئيسية
الوصف العدد والماركة

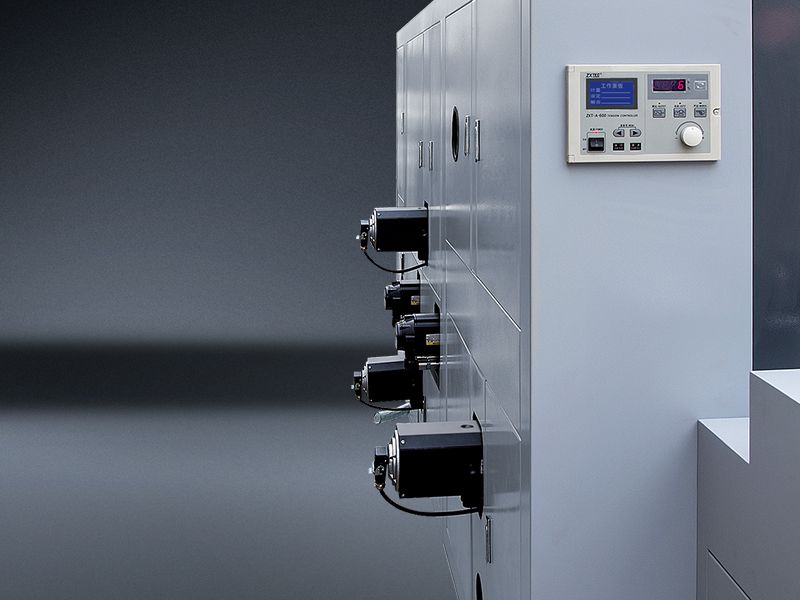

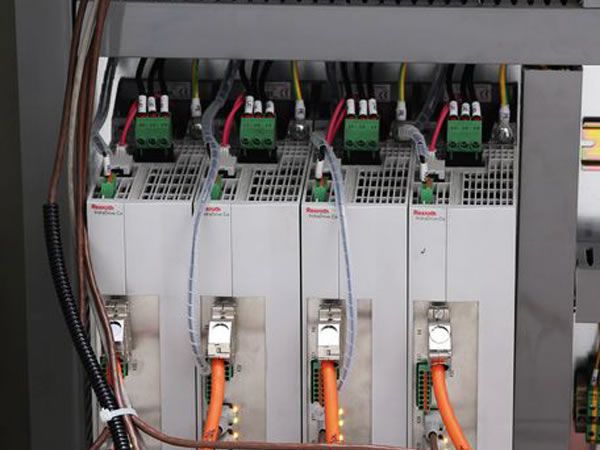

جهاز التحكم عدد 1، Rexroth Bosch ( ألمانيا)
المحرك المؤازر عدد 1، Rexroth Bosch ( ألمانيا)
المحرك الرئيسي ≥ عدد 4، Rexroth Bosch ( ألمانيا)
العاكس عدد 2، Schneider ( فرنسا)

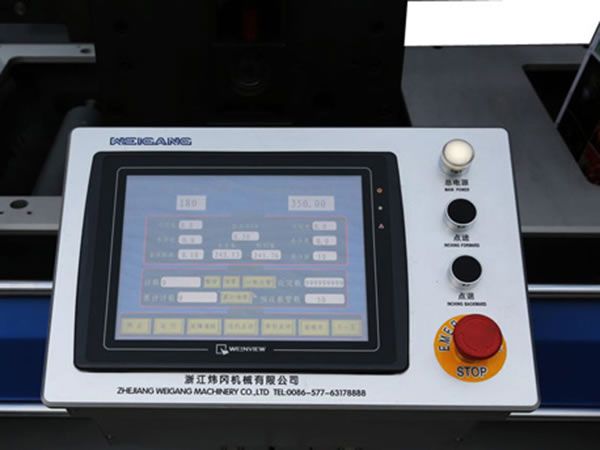

شاشة اللمس عدد 1، Weinview ( تايوان، الصين)

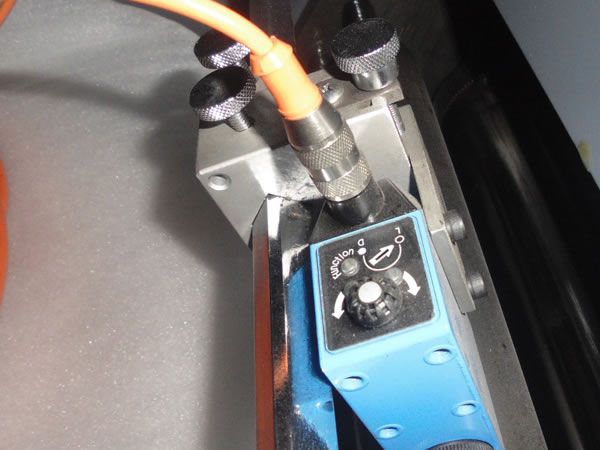

التبديل الكهروضوئي التابع عدد 1، SICK ( ألمانيا)

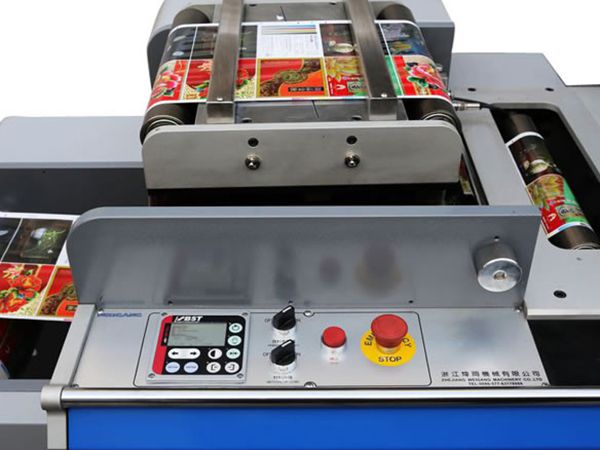

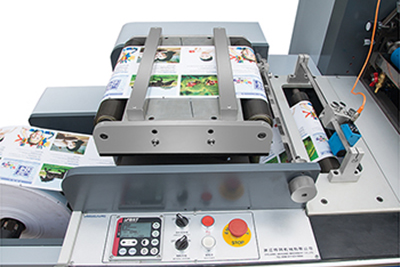

نظام دليل اللفة مجموعة 1، BST ( ألمانيا)
الكونتكتر عدد 1، Schneider (فرنسا)
المواصفات الفنية
سرعة القطع القصوى ( دورانية ) 120m/min
سرعة القطع القصوى ( نصف دورانية) 65m/min
طول القطع الأقصى ( دورانية ) 190.5-539.75mm
طول القطع الأقصى ( نصف دورانية) 100-350mm
عرض القطع الأقصى 300mm
عرض اللفة الأقصى 320mm

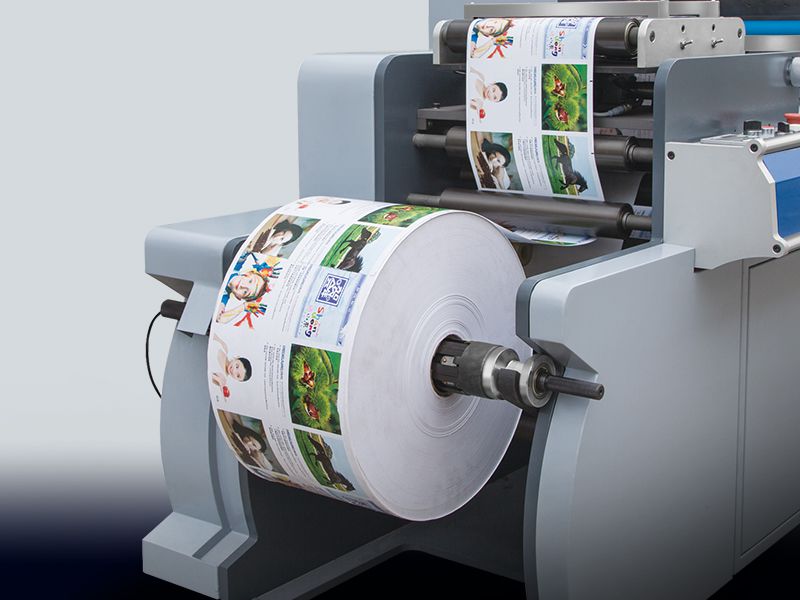

القطر الأقصى من تفكيك اللفة 700mm
القطر الأقصى من لف اللفة 600mm
دقة القطع القالبي +0.1mm

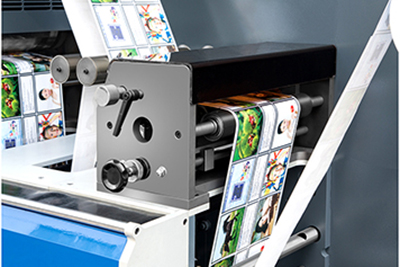

عرض الحز ≥20mm
مزود الطاقة 380V, 3P
الوزن 2400kg
الأبعاد 3.22m×1.68m×1.66m
ساعدتنا الجودة العالية والأسعار المعقولة والخدمة المتميزة في توسيع سوقنا. لدينا الآن قاعدة عملاء في الولايات المتحدة والأرجنتين، بريطانيا، هولندا، إسبانيا، البرتغال، روسيا، كازاخستان، باكستان، الهند، تايلاند، ماليزيا، سنغافورة، فيتنام، الفلبين، كوريا الجنوبية، اليابان، والخ.
